Первая попытка создать такой знакомый и желанный кухонный агрегат, как посудомоечная машина, была предпринята американским инженером и изобретателем Джоэлем Гоутоном в далеком 1850 году.

Реализация «в металле» оставляла желать лучшего, и была похоронена под сукном патентного бюро на долгих 36 лет. Первый же рабочий экземпляр увидел свет в Чикаго и предназначался для армии, отелей и больших ресторанов.

старинная посудомоечная машинаФото: старинная посудомоечная машина

С течением времени элементная база совершенствовалась, машина существенно уменьшилась в размерах, приобрела электропривод и систему нагрева воды, обзавелась прочей полезной автоматикой.

Данная статья будет полезна тем домашним умельцам, которые предпочитают получение нового опыта? чем вызов мастера по обслуживанию домашней техники.

Прежде всего, необходимо убедиться, что служба доставки не повредила машину в процессе транспортировки. Для этого достаточно перед подписанием документов на получение груза пошатать упакованный агрегат.

Внутри упаковки ничего не должно скрипеть, стучать или перекатываться. Какие либо звуки, доносящиеся сквозь слой упаковочного материала, говорят о неправильной подготовке посудомоечной машины к перевозке, вследствие чего произошел обрыв или смещение внутренних деталей. От приемки такого груза лучше отказаться.

Далее следует удалить упаковочный материал, извлечь стопорные болты, снять предохранительный скобы и установить машину на выделенное ей место.

проверить на целостность при покупкеФото: проверить на целостность при покупке

Инструкция подключения посудомоечной машины расстелена по полу, верный ящик с инструментами под правой рукой. Домашние осторожно заглядывают в двери, готовясь насладиться зрелищем работы Мастера.

В тяжелом пути до первой партии сверкающих тарелок и блюдец, которые благодарная супруга извлечет из чрева машины, мастеру помогут следующие инструменты:

набор отверток или одна, со сменными насадками, для демонтажа стопорных болтов, предохранительных скоб, а так же, для проведения электропитания и подключения к системам водоснабжения и канализации; универсальный разводной ключ или стандартный набор из чемоданчика сантехника (для подключения к коммуникациям и установки запорного крана); дрель с ручным приводом, а лучше, с электрическим. Ведь обязательно понадобится просверлить парочку отверстий; нож электрика. набор инструментовФото: набор инструментов

Еще раз поразмыслив, и убедившись, что решение подключить посудомоечную машину своими руками крепко как никогда, можно приступать к исполнению задуманного.

схема подключения посудомоечной машиныФото: схема подключения посудомоечной машины

Отвод холодной воды проще всего сделать из магистрали, обслуживающей кухонную мойку.

подключения входящего водопроводного шланга к элекромагнитному клапануФото: подключения входящего водопроводного шланга к элекромагнитному клапану

В комплекте, как правило, идет стандартный полутораметровый шланг для подключения холодного водоснабжения.

В случае необходимости, его можно удлинить, но лучше всего использовать цельный кусок необходимой длины. Ведь любое соединение, каким бы надежным оно не казалось, всегда является зоной риска.

Исходя из реалий отечественного водоснабжения, настоятельно рекомендуется установить на входе в машину съемный фильтр.

электронный клапанФото: электронный клапан

Дополнительные финансовые вложения окупятся сторицей, так как тонкие «внутренности» посудомоечного агрегата не засорятся песком и ржавчиной, время от времени появляющейся в льющейся из крана воде.

Установка запорного крана, лучше всего, шаровой конструкции, является основной мерой безопасности, при использовании посудомоечных машин, не оснащенных системой принудительного перекрытия доступа воды (AquaStop, Aqua-Control и им подобными).

Ручное перекрытие доступа воды в неработающую машину гарантированно защитит от возможных протечек и ущерба, в ними связанного.

подключение к водопроводуФото: подключение к водопроводу

Подключение к горячей воде теоретически позволяет экономить электроэнергию, используемую посудомоечной машиной на подогрев.

Однако, в наших реалиях, вода, циркулирующая в системе централизованного отопления и водоснабжения, содержит большое количество механических примесей, что негативно скажется на сроке службы кухонного агрегата.

В домах и квартирах, оснащенных газовыми котлами, на подогрев воды будет расходоваться не электроэнергия, а газ, и не факт, что в меньших количествах.

Исходя из уже обговоренных условий задачи, а именно, что машина установлена рядом с кухонной мойкой, проще всего организовать слив использованной воды в сифон раковины.

правильного вывода и подключения слива из посудомоечной машиныФото: правильного вывода и подключения слива из посудомоечной машины

Для устройства еще одного места слива можно использовать сантехнические тройники, накручивающиеся на уже имеющийся сифон.

Но  более правильным будет использование специального сифона, оснащенного обратным клапаном. Такая конструкция не позволит посудомоечной машине «подсасывать» грязную воду из канализации.

подключение к канализацииФото: подключение к канализации

Более сложным вариантом является прямое подключение слива в канализацию.

Важно! Точка подключения должна быть как минимум, на 40 сантиметров ниже уровня машины. Иначе неизбежно все то же «подсасывание».

детали и сборка специального сифона для посудомоечной машиныФото: детали и сборка специального сифона для посудомоечной машины подключение сифона к канализационной трубе и к трубе, идущей от машинкиФото: подключение сифона к канализационной трубе и к трубе, идущей от машинки

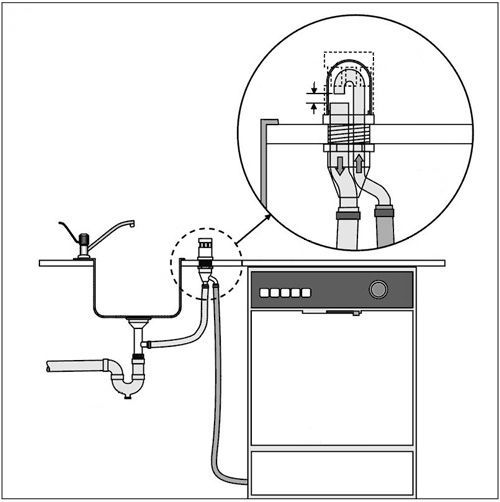

В качестве дополнительной меры можно использовать самодельный сифон, изготовленный из трубы, изогнутой в форме буквы S и устройство «воздушного зазора».

правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети 220 ВФото: правильное (слева) и неправильное (справа) подключение к осветительной сети 220 В

Для этого этапа необходимо организовать отдельную розетку с трехжильным медным проводом, площадь поперечного сечения которого составляет не менее 2 мм/кв.

практическое подключение к розеткеФото: практическое подключение к розетке

Важно! В обязательном порядке проводится заземление агрегата. Установка посудомоечной машины с использованием тройников или удлинителей категорически запрещена.

Высокая потребляемая мощность гарантированно приведет к короткому замыканию и выходу из строя, а в худшем случае, и возгоранию таких соединений.

подключение проводов подключите черный к черному - фаза, белый к белому - ноль и зеленый - земля к зеленому.Фото: подключение проводов подключите черный к черному — фаза, белый к белому — ноль и зеленый — земля к зеленому.

В качестве дополнительной меры безопасности рекомендуется устанавливать отдельный, шестнадцатиамперный предохранительный автомат. При превышении порога мощности в 3,6 киловатт он отключит питание, сохранив работоспособность машины.

Когда закручен последний винт, подключена вода и организован слив, приходит время для осуществления последнего этапа установки. Проверка работоспособности.

Не закладывая в машину посуду, мастер снаряжает соответствующие отсеки моющим средством и восстанавливающей солью. Подключает электропитание и открывает шаровый кран холодной воды.

На что следует обратить внимание при пробном запуске машины:

на отсутствие протечек в местах соединения шлангов (или труб) систем водоснабжения и слива; на скорость набора воды; на скорость нагрева воды; на работу машины в режиме сушки.

Если все пункты теста пройдены успешно, машина готова к приему первой порции посуды.

Так же следует понимать, что кроме функции проверки правильности и герметичности всех подключений, во время пробного запуска происходит очищение внутренних деталей агрегата от консервационных смазок, грязи и пыли, скопившейся после изготовления.

В данном разделе описываются нетипичные проблемы подключения посудомоечных машин и способы их решения.

Встраиваемая посудомоечная машина

Основной особенностью установки данного вида машин является правильный выбор места. Оно должно располагаться не далее, чем в полутора метрах от точки подключения слива.

встраиваемая посудомоечная машина

Такое ограничение накладывается мощностью сливного насоса. При постоянной перегрузке, он достаточно быстро выйдет из строя. В остальном можно руководствоваться вышеизложенным материалом.

Видео: Установка Настольная (компактная) посудомоечную машина

Компактные модели посудомоечных машин изначально подразумевают отсутствие постоянного места установки. В таком случае бессмысленно организовывать постоянные точки подачи холодной воды и слива отработанной.

Проще, воспользовавшись гибким шлангом и переходником, проводить забор воды прямо из смесителя кухонной раковины. Слив осуществляется в нее же, посредством такого же гибкого шланга.

настольная посудомоечная машина

Также отличием при установке, является требование производителей использовать подключение только холодного водоснабжения.

Без заземления

Важно! Подобное подключение не разрешается инструкцией по эксплуатации и лишает владельца права на гарантийный ремонт или замену вышедшей из строя техники. А так же грозит поражением электрическим током и повышенным риском возгорания.

дополнительная проводка заземляющего провода заземляющий проводФото: дополнительная проводка заземляющего провода заземляющий провод Без водопровода

Этот вопрос интересует всех владельцев частных загородных и деревенских домов, водоснабжение которых осуществляется посредством колодца.

Хитрость заключается в том, что для нормальной работы машины необходимо определенное давление воды на входном клапане.

Этого можно добиться, как минимум, двумя способами:

способ первый – приобрести насосную станцию и бак литров на 200. Станция качает под давлением воду из бака, машинка работает. Бак наполняется вручную, или с помощью той же насосной станции; насосная станция и бакФото: насосная станция и бак способ второй – приобрести только бак и установить его на высоте двух-трех метров над уровнем земли, для создания необходимого давления. Наполнение бака проводится вручную.

Вызов профессионального мастера и установка машины при наличии готовых коммуникаций (водоснабжение, сливной сифон и подведенное электричество), обойдется в среднем в 1500 рублей.

Полное же подключение, предусматривающее проведение коммуникаций и установку недостающего оборудования потянет уже на 3000 рублей.
Сами же материалы стоят порядка 1000 рублей.
