  Итак, уважаемые читатели, вот мы и подошли к практике и сейчас будем с Вами учиться правильно расставлять перемычки на жестком диске. Перемычки на винчестере (их еще называют - "джамперы") служат для того, чтобы указать компьютеру, какое из двух устройств на "канале" (контроллере) является ведущим («Master»), а какое - ведомым (подчиненным - «Slave»).

  Но, опять же, прежде чем приступить к конфигурированию, расставляя перемычки, надо сначала четко себе представлять как это все функционирует!

  Предлагаю начать ознакомление с самого интерфейсного кабеля IDE он же - ATA он же - PATA :) Почему такая чехарда с названиями узнайте из предыдущей статьи.

Интерфейсный кабель ATA


  Есть общее правило - синюю "колодку" подключаем в разъем на материнской плате, а к серой и черной подключаются (ATA/ATAPI) устройства.

  НО! Как говорил мистер Константин в одноименном фильме: "Во всем есть подвох!" :) Дело в том, что эти самые "колодки" различные производители кабелей могут разукрасить - как бог на душу положит (бывают зеленые или красные). Не знаю, может они под цвет материнской платы подбирают? :)

  Так что цвет - нам не помощник. Что же тогда? Это - спецификация, которая четко "говорит", что окончание более длинного отрезка кабеля подключается к плате, а оставшиеся два разъема (на более коротком отрезке) - к устройствам. Причем «Master» находится всегда на конце кабеля, а «Slave» - ближе к середине.

  Вы думаете нельзя сделать наоборот? Можно! :) И это будет прекрасно работать, но в статье я периодически буду упоминать слово «стандарт» или «спецификация» и вот тут мы должны будем почтенно умолкнуть и согласиться, положившись на то, что люди из «INCITS» (InterNational Committee for Information Tecnology Standards) не просто так пишут документацию :)

  Видите, как не просто нам добраться до перемычек на жестком диске! Тема достаточно запутанная и клинически осложняется тем фактом, что в свое время (еще до окончательной регламентации всех нюансов выше указанной организацией) производители "железа" умудрились понаделывать достаточно оборудования, которое оказывалось несовместимым между собой.

  При этом - некоторые жесткие диски разных производителей отказывались работать на одном канале, операционная система не могла загрузиться, если единственный диск на контроллере был сконфигурирован как «Slave», не на всех материнских платах перевернутый IDE кабель будет работать, китайские интерфейсные кабели могут "глючить" и т.д.).

  Но это - "детские болезни" устройств переходного периода, а если что-то не работает, то - смотрим в "стандарт" и - умолкаем... умолкаем... :)

  Продолжаем двигаться дальше - к нашим перемычкам на жестких дисках. Обещаю, мы до них доберемся ! Сейчас я хочу обратить Ваше внимание на тот факт, что на любом (стандартном) ATA кабеле первый пин (провод) всегда помечен (обычно - красным). Обратите внимание на фото ниже:

Обозначение первого пина на кабеле


  Уважающие себя производители (к таким я отношу компанию «Seagate» - «Сигейт»), размещают на верхней поверхности своих изделий наглядные подсказки, по которым можно сориентироваться.

Как обозначен первый пин


  Как видите, первая "жила" (Pin) честно прописана на самом диске, с указанием стрелкой с какой стороны разъема ее надо подключать.

  Спешу Вас успокоить: даже если Вы подключите кабель не так (вверх ногами или еще как-то) оборудование не сгорит, не случится короткого замыкания, и оно не выйдет из строя. Максимум - система не запустится (компьютер при включении будет вращать всеми вентиляторами, но на мониторе будет - квадрат Малевича :) ).

  Сказанное выше справедливо и в отношении подключения к контроллеру на материнской плате. Вы спросите: Как можно неправильно подключить IDE (ATA) кабель, если он имеет "ключ" на своем разъеме?

  Дело в том, что в период перехода от интерфейсного кабеля с 40-ка проводниками на 80-ти жильный (с дополнительным заземлением), первый из них не имел этого "ключа" и его можно было запросто воткнуть в контроллер не той стороной. Одно из фото выше как раз крупным планом показывает оба типа интерфейсного кабеля (80-ти жильный имеет один отсутствующий контакт в середине разъема).

  Что нам остается в такой ситуации? Только положиться на сознательность производителей материнских плат, которые (по "спецификации"... помните, - молчим и терпим :) ) должны на своей продукции нумеровать первый контакт (штырек) IDE разъема.

Маркировка возле IDE контроллера


  Видите цифру «1» обведенную красным цветом? Вот это и есть этот самый первый контакт. Что получается в итоге? Зная (по маркировке) где находится первый пин на интерфейсном шлейфе и первый контакт на самой плате мы однозначно сможем правильно подключить все это хозяйство с первого раза :)

  Еще одна подсказка состоит в том, что шлейф данных должен всегда (мимолетно вспомним о разных китайских производителях) устанавливаться первым (маркированным) пином в сторону разъема питания жесткого диска. Как-то запутанно звучит, правда? Лучше один раз увидеть на фото ниже:

Обозначение на винчестере


  Во первых, мы видим здесь полный вариант подсказки по подключению от производителя. Во вторых - видим, что отмеченный красным проводник развернут к разъему «Molex», который идет от блока питания компьютера. Вот это и есть коннект по Фен-Шую :)

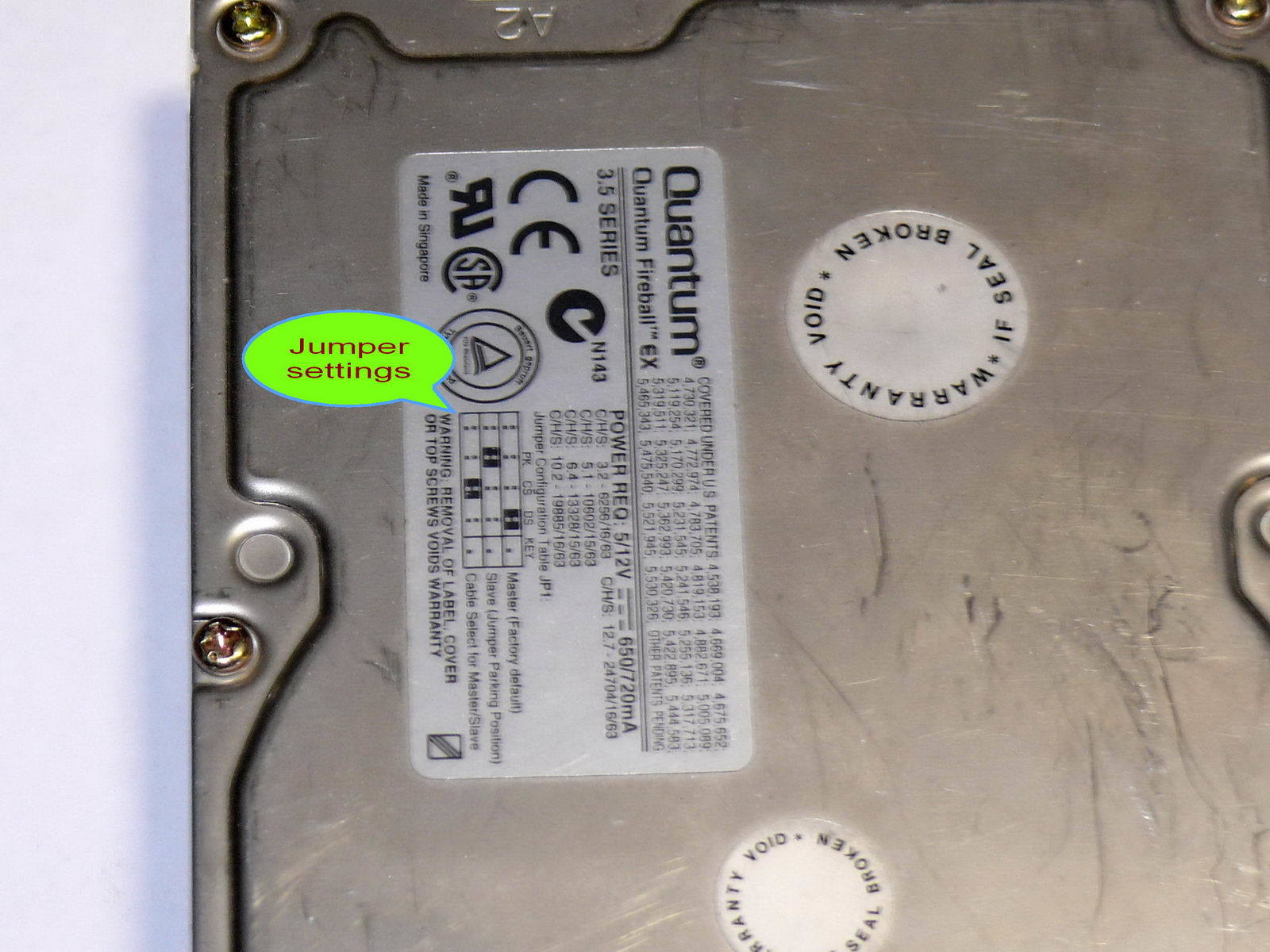

  Давайте посмотрим внимательнее на раздел, касающийся перемычек жесткого диска.

Перемычки на жестком диске


  Какие подсказки здесь есть? «Jumpers» они же - перемычки могут (согласно данной таблице) обеспечивать пять различных режимов работы. Нас, в основном, будут интересовать первые два, потому что они наиболее часто используются на практике.

  Согласно им, (расположение перемычки обозначено прямоугольником) наш жесткий диск может работать в режиме «Slave» («SL» - ведомого, подчиненного, вторичного) или же - в режиме «Master» («MA» - ведущего, главного, первичного) устройства на контроллере. Перемычка, на жестком диске, в таком случае расположена с правого края. Подчинение здесь - дело больше условное и нужное скорее для соблюдения порядка очередности обращения к контроллеру.

  Причем под точно такую же классификацию подпадают и сами контроллеры, расположенные на материнской плате. Обычно ведущий (мастер) - синего цвета. Если мы подключим два устройства к разным каналам и зайдем в BIOS, то четко увидим эту картину:

Режим работы Master и Slave


  Внимательно смотрим на фото выше и вникаем :) К первичному IDE контроллеру (Primary), в режиме "Master" подключен жесткий диск Western Digital (WD2000JB). А ко вторичному контроллеру (Secondary), аналогично в "Master" - оптический привод. Позиции "Slave" на обеих контроллерах, как видите, не заняты.

  Давайте ненадолго остановимся и подумаем, для чего нужна вся эта чехарда с джамперами на жестком диске? Как Вы помните, ATA стандарт является по своей природе параллельным интерфейсом. Это значит, что каждый канал в любой момент времени может обрабатывать только один запрос к одному (от одного) устройства. Следующий запрос, даже к другому устройству, будет ожидать завершения выполнения текущего обращения. Разные IDE каналы при этом могут работать совершенно автономно.

  И вот именно для того, чтобы компьютер "понимал" от "кого" пришел запрос (DVD-рома или - какого конкретно винчестера) и нужны перемычки на жестком диске, CD или DVD приводах.

  С этим, я надеюсь, разобрались, катимся дальше! :) Давайте (для полноты картины) разберем оставшиеся позиции джамперов на фото выше. Что такое есть «Enable cable select» (сокращенно - «Cable select», совсем коротко - «CS»)? Это режим, при котором (в зависимости от расположения на шлейфе) «Master» и «Slave» определяются автоматически.

  И все бы было хорошо, но проблема с этим режимом работы заключается в том, что для его реализации нужен специальный шлейф. Он симметричный, т.е. если его сложить пополам, то ровно посредине будет разъем. Именно он подключается к материнской плате, а обе оставшиеся крайние "колодки" - к устройствам IDE. Как Вы уже догадались, подобный режим не прижился и мы продолжаем выставлять перемычки на жестких дисках вручную :)

  Смотрим на фото выше еще раз. Что у нас там на очереди? «Master with non-ATA compatible slave» (ведущий с не совместимым ATA ведомым). Сложно сходу придумать, зачем такой режим может понадобиться... Возможно тогда, когда компьютер не распознает «slave» и мы, таким образом, отказываемся от его идентификации, но загрузка операционной системы становится возможной. Как видно из картинки, в этом случае нам надо задействовать две перемычки одновременно. Вторую можно взять с любого другого привода, ну или замкнуть два нужных штырька чем-то из подручных средств :)

  Что у нас осталось на фото? «Limit drive capacity to 32 Gbytes» (ограничить лимит "видимости" жесткого диска для системы 32-мя гигабайтами). Думаете это - бредовая идея? Помните мистера Константина? "Во всем есть подвох!" :)

  Дело в том, что во время очередного (без сомнения - героического) скачка емкости винчестеров (за счет увеличения количества адресуемого пространства) с 32-х до 137-ми гигабайт BIOS старых материнских плат попросту не "видел" больше чем 32 гигабайта и отказывался работать с большими значениями.

  У меня была такая ситуация, когда я купил знакомому на радиорынке для его старенького компьютера б/у жесткий диск на 40 гигабайт, но после его установки дело дальше BIOS-а не двигалось. Компьютер просто не определял его на контроллере. Пришлось выставить перемычку в положение «Capacity to 32 Gbytes». Естественно, мы "потеряли" 8 гигабайт, но зато все заработало! Можно было бы перепрошить биос, но искать его "новую" версию для старой материнской платы - еще та задачка :)

  Хотел показать Вам еще одно фото с информацией как расставить перемычки на винчестере от фирмы Fujitsu.

Перемычки жесткого диска


  Это фото я привел для того, чтобы показать Вам, что подобные стикеры (наклейки) бывают самые разные, принцип обозначения перемычек на винчестере - также. Неизменным останется только обозначение «Master» (или - «MA») и «Slave» (или - «SL»).

  Сама перемычка на жестком диске это - пластмассовый прямоугольник с металлической пластинкой внутри, основная функция которой - замкнуть два контакта на разъеме жесткого диска. Вот как она выглядит:

Положение перемычки на жестком диске


  Извлечь джампер можно пальцами (при определенной сноровке) или с помощью тонкого пинцета. Просто вытаскиваете его и переставляете на два соседних контакта, согласно маркировке.

  Вот как выглядит перемычка-джампер на стандартном DVD-ROM приводе:

Режимы работы ATA устройств


  В завершении статьи хотелось бы дать общие рекомендации относительно подключения разнородных устройств к одному IDE контроллеру. Понятно, что сначала Вы должны будете в определенном порядке выставить перемычки на жестких дисках или ATAPI устройствах (CD или DVD приводах).

  Что касается эмпирических наблюдений (моих личных и не только), то рекомендация будет следующая: не стоит подключать два активно используемых узла к одному IDE каналу. В идеале каждое устройство (особенно это касается жестких дисков) стоит подключать к отдельному каналу передачи данных. Все современные чипсеты, конечно же, поддерживают возможность использования различных режимов передачи для разных накопителей, но, как показывает практика, злоупотреблять этим не стоит :)

  Две комплектующие, существенно различающиеся по скорости, лучше все-таки разнести по разным каналам. Не рекомендуется подключать к одному контроллеру жесткий диск и ATAPI-устройство (например, CD-ROM). Нюанс в том, что ATAPI протокол передачи данных использует другую систему команд, а любые  данного типа много медленнее жесткого диска, что может замедлить работу последнего.

  В случае использования двух оптических приводов, их лучше установить отдельно на один шлейф, подключаемый ко второму IDE контроллеру. Один устанавливается в режим «Master», другой – в «Slave». Причем пишущий привод желательно выставить с помощью перемычек, как ведущий.

  Как правильно производить подключение, смотрите в видео ниже:
